M3型板式换热器
   M3型板式换热器是一种新型的节能热交换装置,具有传热效果高,结构紧凑,占地面积小,操作简便,清洗,拆卸,维护方便,容易改变换热面积或流程组合等优点。
本产品适用于化工,机械,食品,饮料,医药,住宅供暖,供热水,空调等部门。板片材质:SUS304,316L,321,钛板,等。密封垫片丁腈,三元乙丙,氟胶等
板片厚度: 0.5mm。



技术参数:
最大组装面积:   4㎡               最大水处理量:  15m3/h
管径:            DN32               最大设计压力:  1.6MPa
最大设计温度:   180℃              流道截面积:    0.000242㎡
波纹深度:       2.5mm              板片尺寸:      432x125mm
中心距:         60x357mm           传热系数:      2000-6000w/㎡.℃

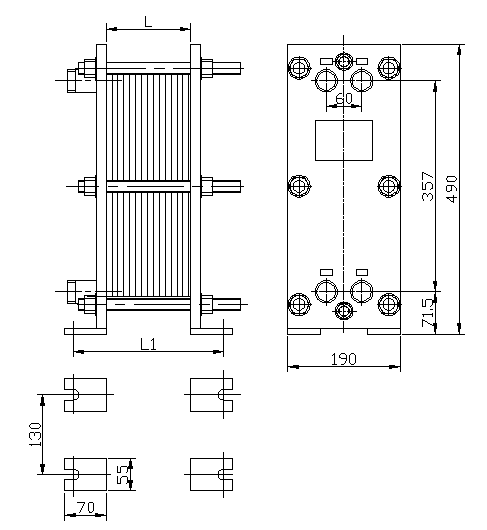

外形尺寸(仅供参考):



换热面积

L

L1

1

板片数x3.0mm

170

2

230

3

290

4

350
